一、 公司簡介

新岸線集團公司創建于 2004 年，公司總部位于北京，在廣州、 上海、深圳設有分公司，是一家主要業務為無線通信系統和 IC 芯片 設計等核心關鍵技術研發的高科技民營企業。公司有完善的企業管理 制度，公司核心技術團隊 80%以上為碩士及以上學歷。新岸線集團公 司目前擁有全球領先的超高速無線通信系統（EUHT, Enhanced Ultra High Throughput，增強型超高吞吐）技術，全面掌握 EUHT 核心標準、 專利和關鍵芯片。從 2016 年起，基于 EUHT 技術的產品就開始大規模 商業應用部署，涉及高速鐵路、城市軌道交通、工業互聯、車聯網、 無線寬帶等多個領域。

二、 EUHT 技術簡介

2.1 技術簡介

EUHT(Enhanced Ultra-High Throughput)無線通信技術自 2007 年 開始研發，2010 年～2014 年，獲得“新一代寬帶無線移動通信網” 國家科技重大專項（03 專項）三輪六年連續支持，課題編號為： 2010ZX03005-001、2012ZX03004005、2014ZX03004001），分別涵蓋EUHT 系統設計、關鍵技術、原型系統研發、核心芯片研發、大規模組網和 產業化等多方面。

EUHT 技術從無線通信基本原理開始，對無線通信涉及的幀結構、 導頻、預編碼、信道估計、信道預測、物理層、MAC 層、協議層、同 步、控制、調度等進行了全系統創新設計。設計之初就考慮到應用場 景的多樣性，系統設計簡潔、靈活、高效，具有“三高一低” —高 吞吐、高可靠、高速移動性、低延時的特征，并同時具備低成本和低 功耗的優勢。在國際上首次提出并實現了多項無線通信關鍵核心技術， 尤其是低丟包、低重傳特性和在此基礎上產生的高可靠、低時延 （URLLC）技術。

系統設計方案以“三高一低”為系統追求的目標，物理幀結構上 設計采用了自包含的思想，可實現實時幀內實時調度和反饋；通過使 用定制優化設計的 LDPC 編譯碼方案，具備低譯碼延遲、高編碼增益、 低誤碼平臺和低復雜度的特征；支持對業務進行精準識別，采用業務 預留、結合無線信道環境跨層優化和多業務融合的基于優先級的 QoS 調度機制來保障系統內的時延和抖動性能；支持在高速移動場景 （300km/h）下的高可靠的切換機制和流程，滿足高速移動下的高可 靠、低延遲和大帶寬的性能指標要求。目前，EUHT 技術滿足國際電信 聯盟（ITU）提出的第五代移動通信技術的全部技術要求。

2.2 技術標準

2012 年開始，EUHT 技術先后成為工信部行業標準和國家等系列標 準，如下:

1、2012 獲得了工信部的通信標準：《高頻譜利用率和高數據吞吐 的無線局域網技術要求》，標準號：YD/T 2394-2012。

2、2014 獲得了國標委國家標準：《合作式智能運輸系統 專用短程 通信》，標準號：GB/T 31024-2014。

3、2016 年獲得了住建部行業標準：《城市軌道交通車地實時視頻 傳輸系統》，標準號：CJ/T 500-2016。

4、2018 年獲得了無線通信國家標準：《信息技術 系統間遠程通信 和信息交換中高速無線局域網媒體訪問控制和物理層規范》，標準號： GB/T 36454-2018。

5、公安部 PWL 標準（制定中）：擬采用 EUHT 技術建立 PWL 標準解 決公安一直以來沒有寬帶無線網絡可用的問題。

2016 年～2018 年，EUHT 技術在高鐵、地鐵、車聯網、工業互聯、 農村寬帶覆蓋等典型 ITU 5G URLLC 應用場景陸續商用。

2019 年 2 月，被譽為芯片領域奧林匹克會議的 ISSCC（國際固態 電路會議）年度會議在美國舊金山召開，EUHT 技術在本次會議上獲得 技術創新大獎，被授予“全世界首個實際應用部署的高可靠低時延無 線通信系統和芯片”稱號，這是 ISSCC 自 1953 年成立以來第一次將 技術創新大獎頒發給一家中國公司。

2019 年 6 月，由中國通信學會組織，“兩院”院士為主任委員的 技術鑒定委員會對 EUHT 技術進行了鑒定，認為 EUHT 項目在高可靠、 低時延領域的關鍵核心技術屬于重大突破，多項創新成果處于國際領 先水平。

2019 年新岸線公司向 ITU（國際電信聯盟）提交了基于 EUHT 的國 際 5G 標準提案，并且在 2019 年、2020 年召開的 ITU 大會上連續通 過各階段評審和技術評估，成為 ITU-5G 候選標準。

2.3 技術特點

（一） 技術領先

EUHT 技術全面實現并超越國際電聯（ITU）設定的 5G 國際標準 超帶寬、大容量（eMBB）、超高可靠、超低時延（uRLLC）、大規模機器 通信（mMTC），且為目前全球唯一解決超高可靠、超低時延（uRLLC） 的技術。滿足高可靠、低時延、低丟包率、高速移動適應性需求，時 速 350 公里/小時下切換成功率大于 99. 9999%，平均時延小于 5ms， 傳輸丟包率小于 0.001%，

基于 EUHT“雙頻、雙網、雙安全、雙備份、雙網同步”的軌道交 通解決方案，滿足綜合業務承載的要求，通過 1.8GHz+5.8GHz 寬窄帶 融合方式既能保證安全業務穩定運行，又能兼顧大帶寬數據業務。除 此之外，EUHT 技術還支持車車通信及精確定位需求，面向下一代列控 所需要的車車通信技術和精確定位技術已基本實現產品化，可支持更 小的行車間隔。

（二） 性價比高

EUHT 系統部署簡單便捷，采用天線方案替代漏纜、波導、有線光 纖等方案，大幅節省建設成本；運營階段維護簡單，即通過集中實時 監控車地設備運行狀態，大幅減少運維成本；功耗低，EUHT 基站設備 的功耗約 35 瓦，遠低于傳統通信設備，符合國家低碳減排政策要求。

（三） 成熟穩定可靠

2014 年至今，EUHT 技術先后完成贛閩粵原中央蘇區縣全域?qū)拵?覆蓋、廣州地鐵、北京地鐵、京津高鐵、廣深高速等智能交通產業化 應用，以及廣州數控、伯恩光學等一批工業互聯專網建設；完成廈門 港、商用大飛機、國家電網、馬坑鐵礦等工業互聯專網試點和實測； 啟動北京高級別自動駕駛示范區 3.0 工程無線專網、公安部警務局域 網（PWL）組網建設；在北京冬奧會期間完成全球首例 5G+8K 高清直 播無線傳輸。多項應用和實測結果表明，EUHT 技術可高性能支撐工業 互聯網、車聯網、軌道交通列控等重點領域 5G 工業級垂直行業應用， 并滿足上述應用對“無線光纖”的剛性需求（EUHT 丟包率約為十萬分 之一、時延抖動約 4 毫秒，十分接近光纖）。

EUHT 專網實際運行線路長期以來運行穩定，經歷過暴雨、大風、 冰雹、大雪、高低溫、高濕等極端天氣的考驗，系統運行穩定可靠。

近年來，在軌道交通、車輛網、工業互聯、無線寬帶等行業，已 簽訂 40 余個 EUHT 設備銷售合同并完成項目交付。

（四） 自主可控

EUHT 技術基于對無線網絡的底層創新，其全套芯片和系統擁有 完全自主知識產權。EUHT 技術全套算法、芯片、設備由新岸線公司自 主設計和研發，產品全部自主可控。EUHT 技術標準獨立自主，核心專 利全部自主可控。

2.4 EUHT 技術性能指標

EUHT 可以到達的關鍵技術指標

采用高可靠、低時延的 EUHT 技術進行專網建設，EUHT 網絡建成 后可以達到的關鍵技術指標如下：

? 切換成功率：>99.9999%;

? 端到端時延：<5ms;

? 丟包率：<0.001%;

? 線多用戶數：>500 個/公里；

? 面多用戶數：>1000/平方公里；

? 5.8GHz 系統帶寬：20MHz/40MHz/80MHz/160MHz；

? 1.8GHz 系統帶寬：5MHz/10MHz/20MHz；

? 上行吞吐率（5.8GHz@80MHz）：>300Mbps；

? 雙頻雙網同步差：<50ms；

? 四終端動作時間抖動（電力）：<10ms；

? 典型無線覆蓋范圍：>2 公里；

? 超遠距離覆蓋：>189 公里；

? 車速范圍：0～350 km/h；

? 基站功耗：<60 瓦；

2.5 EUHT 技術產業化應用

EUHT 配套的基站、終端 SoC 芯片、產品和系統在高速鐵路、城市 軌道交通、工業互聯、無線寬帶等多個領域已進行大規模商業應用。

（一） 軌道交通產業化應用

（1）高鐵

在中國鐵路總公司和北京鐵路局的組織下，按照工程標準設計的 京津城際高鐵 EUHT 系統于 2017 年 1 月全線建成開通。2017 年 6 月， 由北京交通大學軌道交通運行控制系統國家工程研究中心對京津城 際高鐵 EUHT 系統 80MHz 帶寬進行了全面的測試，列車運行速度 300Km/h 上下行的平均吞吐達到 143Mbps，切換成功率 100%，丟包率 小于 0.41%，平均端到端傳輸時延 6ms，傳輸時延小于 150ms 的概率 大于 99.97%。

（2）地鐵

廣州地鐵 14 號線知識城支線、14 號線一期、21 號線 EUHT 網絡 分別于 2017 年、2018 年、2019 年建成并投入商業化運營，這是全球 范圍內首次實現地鐵車廂全車 30 路高清視頻實時監控的地鐵線路。 2018 年 12 月，EUHT 系統中標廣州地鐵 10 號線、12 號線、14 號 線二期、18 號線、22 號線工程。其中，18 號線已于 2021 年 9 月開 通，22 號線計劃于 2021 年底開通。廣州地鐵 10 號線、12 號線、14 號線二期已完成 EUHT 系統設計，這些線路計劃于 2022 年底至 2023 年陸續開通。

2018 年 9 月，EUHT 系統中標天津地鐵濱海軌道交通 Z4 線一期工 程項目，目前項目正在進行土建施工。

北京地鐵截止 2021 年底，完成北京地鐵首都機場線（含西延段）、 11 號線、17 號線南段、19 號線一期等線路 EUHT 網絡建設。

2022-2023 年將完成北京 17 號線北段和中段、3 號線一期及 12 號線的 EUHT 專網建設。2022 年初，EUHT 系統中標北京地鐵 13 號線 擴能提升工程，目前正在進行工程方案設計，預計 2025 年建成開通 運營。

（二）車聯網產業化應用

2019年8月，北京市中關村環保園EUHT自動駕駛車聯網示范園。 新岸線設計部署了 EUHT 車聯網基礎網絡系統。解決了所有應用場景 下自動無人駕駛車輛之間的車與車（V2V）、車與路（V2I）、車與網（V2N） 等的互聯互通。建立了無人駕駛車輛與周邊智能交通設施、控制中心 的通信橋梁。實現了車輛自組網及多種異構網絡之間的通信，和公網 與專網的統一融合。

2019 年 10 月，世界智能網聯汽車大會 EUHT V2V 通信和無人駕 駛編隊演示。在 4 輛北汽 BJ80 組成的列隊行駛車隊的通信模塊上加 裝 EUHT V2V 設備，車輛之間進行數據交流，后車在自動駕駛模式下， 可以自動跟隨頭車的啟動、剎車、轉向、加減速等。車輛上的攝像頭 連接到 EUHT V2N 車載設備，車內車外的視頻數據可以實時回傳指揮 中心，加強了車隊安全保障，也有利于指揮中心的總體調度。

2021 年 3 月，北京市亦莊開發區高級別自動駕駛示范區 1.0 版 本車聯網建成并投入使用。亦莊車聯網采用 EUHT 技術，網絡覆蓋里 程約 336 公里。EUHT 專網建成后，不僅可以滿足車輛協同感知、遠程 云駕控、自動泊車、編隊行駛等對帶寬、時延、可靠性要求較高的高 級別自動駕駛需求；并且?guī)掃€有剩余，可以同時服務亦莊新型智慧 城市管理業務，如綠波通行、智慧紅綠燈、智慧公交、智慧城管、智 慧環衛、智慧公安等業務。

（三）工業互聯產業化應用

EUHT 技術具備實時性高、安全可控、上行帶寬大、性價比高等 優勢，可以實現生產制造流、產品生命周期流、價值創造流（倉儲、 采購、銷售、生產計劃等）上下游數據的全面打通連接，打造人、機、 物全面互聯的通信網絡，實現從數據到知識再到工業智能的價值挖掘， 從而打造工業智能化發展的應用模式，促進工業的高質量發展。2018 年起，EUHT 技術已在生產型工廠、碼頭、礦場、冶金、汽車制造等行 業廣泛應用，以下為一些典型案例。

2018 年 EUHT 在廣州數控、廣州弘宇、廣東志高、廣東勁勝、東 莞金太陽等五家生產制造企業開展工業互聯應用，覆蓋了工業生產現 場數據采集、工業生產環境監控、SOP 電子化、物流和倉儲管理等不 同類型的應用場景，項目均已通過驗收。

2019 年 EUHT 技術與華南知名品牌手機后殼玻璃生產制造公司合 作，通過 EUHT 網絡實現車間 32 條產線共 1058 臺精雕機床互聯互通、 智能制造。基于第一期應用的試點成果，目前該企業正繼續擴大 EUHT 網絡的應用規模，逐步完成所有車間工業設備的互聯互通，規劃接入 機床設備數超過 10000 臺。

2020 年 4 月，EUHT 技術與東南沿海大型集裝箱港口合作，在其 下屬海潤碼頭進行 EUHT 網絡試點應用。試點對碼頭試點區域進行 EUHT 專網覆蓋建設，提供安全可靠的無線通信服務，實現多路高清視 頻回傳、大型裝備遠程操控、內集卡覆蓋等碼頭創新智能化應用。后 續采用 EUHT 技術對改造后的海潤碼頭進行全面覆蓋，可以綜合承載 海潤碼頭升級改造后的多項業務，并支持后續其他業務的應用拓展。

首鋼項目是冶金領域的典型應用項目，首鋼在對比工業 WiFi 和 3GPP 5G 技術后，選定 EUHT 技術作為首鋼冶煉生產線的主要無線支 撐技術。目前采用 EUHT 相關無線產品已經在首鋼的冷軋庫遠程遙控 天車、原料庫無人料車、煉鋼監測、碼頭遠程控制、智能推焦等十多 個工業場景投入生產使用。應用 EUHT 技術之后，大幅節省人力投資， 大大改善了工人的工作環境，提高了生產效率。下一步首鋼已立項陸 續部署無人鐵水車、廠區生產網無線覆蓋、礦井無人化改造等項目。 首鋼基金十分看好 EUHT 技術在工業互聯的應用前景，正與新岸線洽 談合資等深度合作的方式推進 EUHT 技術在冶金及相關工業互聯網應 用。

2021 年 1 月，東風日產 AEP 引入 EUHT 技術，在 AEP 焊裝試制產 線試點，完成現場自動控制設備無線化通信改造，使 PLC、全自動焊 裝機器人、HMI、IO 模塊等設備無線互聯互通，實現無線數據采集和 實時控制。2021 年 5 月～8 月，EUHT 技術被引入東風日產焊裝車間 正式產線試點應用，經過長達幾個月的生產驗證，無線系統穩定可靠 運行，產出工件品質正常。東風日產項目是 EUHT 在汽車生產制造領 域的首次應用，能夠助力未來汽車制造業的智能化與柔性化生產。

（四）無線寬帶產業化應用

2015 年 12 月，在財政部的支持下，贛閩粵原中央蘇區農村應用 試點以 EUHT 技術作為技術支撐，為贛閩粵原中央蘇區提供低成本、 高性能無線互聯網覆蓋，解決偏遠農村地區無線寬帶上網難問題。， 網絡覆蓋 3 個省 9 個市 50 個縣 5000 多個試點村，共安裝中心接入設 備超過 10000 臺，派發終端接入設備超過 150 萬臺，解決了原中央蘇 區網絡進村入戶“最后一公里”的難題，改變當?shù)剞r(nóng)村寬帶“沒得用、 不好用、用不起”的局面，讓廣大農村用戶共享優質上網服務，將廣 泛服務于農民的信息獲取、電商、農業生產、遠程教育、遠程醫療、 娛樂等領域。

EUHT 技術在開放道路或封閉園區內的無線監控、視頻回傳等領 域，有大量應用，不做贅述。

8K 超高清視頻直播，要求傳輸帶寬不小于 120Mbps，在不同碼 率調制情況下，最高可超過 200Mbps。2022 年 2 月，EUHT 技術在北 京 2022 年冬奧會上成功實現了三個“全球首創”：全球首次規?；?使用 8K 技術直播體育賽事活動；奧運會歷史上全球首次使用 8K 技術 進行開幕式直播；全球首次使用我國具有自主知識產權的高可靠、低 時延 EUHT 無線寬帶技術，進行 8K 超高清直播無線傳輸展示。

三、 機器人場景的 EUHT 技術方案

3.1 網絡組網方式

EUHT中心接入設備通過EUHT天線輻射形成EUHT網絡區域覆蓋。 在 EUHT 網絡覆蓋范圍內，支持 EUHT 網絡的終端可直接接入 EUHT 網絡。

EUHT 網絡覆蓋范圍為 500 米半徑，單基站接入終端數 200 個， 根據機器人活動的空間范圍及機器人數量，可酌情設置 1 臺或多臺基 站，機器人可在基站間移動，根據信號強度等信號指標完成自動切換.

機器人之間可以為獨立工作或協同工作，不同基站下的機器人也 可以進行協同工作。根據實測數據，機器人協同工作時的端到端通信 時延為 10ms，數據吞吐能力為 100Mbps。對于有更高要求的機器人， 可以配置吞吐能力為 400Mbps 的基站和終端。

EUHT 基站與管理中心之間用網線或光纜通信，基站和終端只需 要設置管理 IP（用于遠程設備管理），不需要設置轉發 IP。 EUHT 終端與機器人之間用網線（或 Type-C 接口或 USB 接口，根 據機器人需要選擇對應的接口終端）通信，機器人與管理中心之間設 置為同網段 IP，即可完成通信。

3.2 基站和終端布署和安裝方案

基站一般部署于無遮擋的開闊地帶，安裝高度 10-12 米為佳， 最低不低于 6 米，基站天線方向朝向終端方向。EUHT 基站為 220V AC 供電。

EUHT 終端一般與機器人固定在一起，終端與機器人之間用網線 （或 Type-C 接口或 USB 接口）進行數據通信。

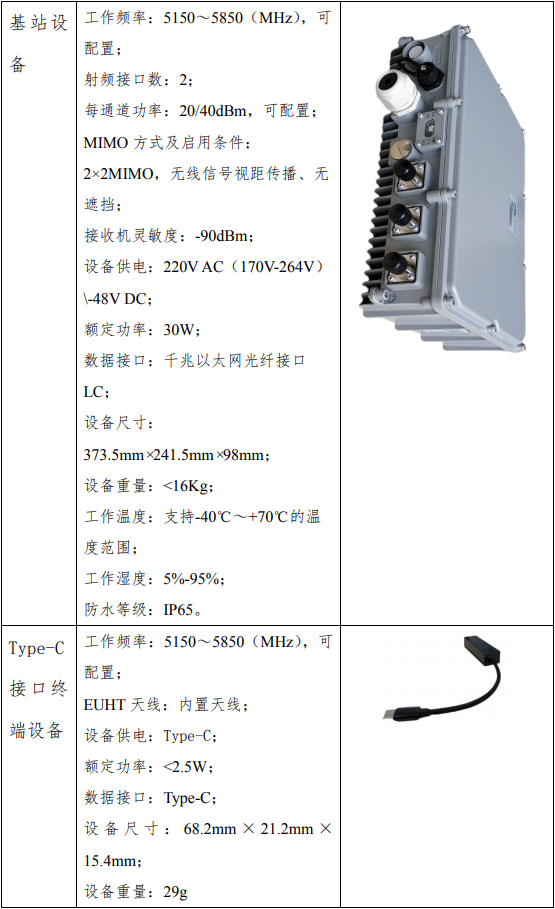

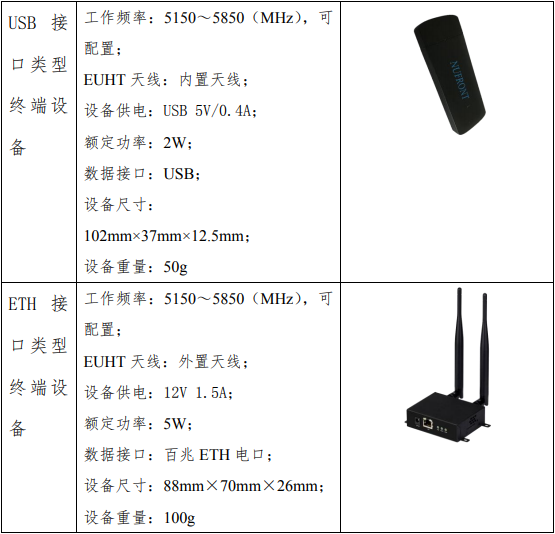

3.3 設備參數

四、應用案例

4.1 精確控制 AGV 小車移動

大飛機生產過程中，需要對大型零件的完整性進行自動化檢測。 由于零件的大小體積、多樣性和表面特殊性等原因，使得自動化檢測 中對無線網絡性能有著超高的要求，需要超低延遲、高可靠、低抖動、 大帶寬的無線通信系統。精確控制 AGV 小車移動，實時傳送定位桿的 位置信息，將激光掃描頭的大數據流實時回傳云端服務器做數據分析， 解決其他無線網絡無法達到高性能問題。2020 年 06 月，新岸線公司 在商飛工廠進行雙 AGV 小車搬運實測，兩車延時穩定，抖動極低； 2021 年 3 月，新岸線公司又在生產車間進行了大型材料激光頭掃描 實測，實測上行數據流達到 400Mbps 以上。

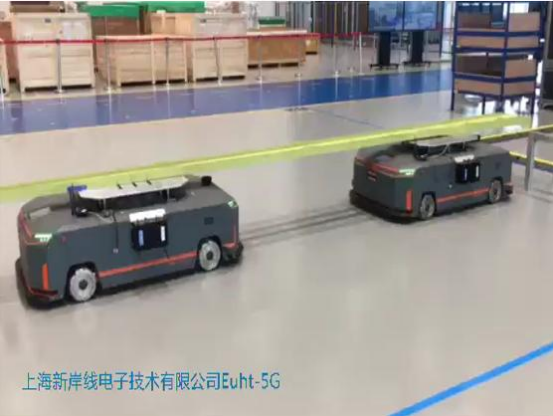

圖.雙 AGV 小車搬運

4.2 遠程遙控無人天車

隨著鋼鐵行業自動化程度的提高，首鋼京唐諸多作業面如鋼水 運輸、成品鋼圈轉運、廢鋼處理等相繼投入了天車調運作業，以提高 物料轉運效率，但吊運作業還需要現場人工操作，通常運線至少需要 兩名行車工和一名地面導裝調度人員，現場作業環境及其惡劣，工作 繁重且危險。

采用視覺檢測、高精度定位+實時傳輸技術，配合智能庫區管理 系統、天車調度系統、天車跟蹤定位系統、智能吊具、人員安全防護 等系統，能夠滿足在惡劣的吊運環境中，實現禁吊區域避讓、天車調 度任務分配、多臺天車協同作業、夾取位置檢測、防浪擺、運動檢測、 安全聯鎖等應用，大大提高吊運作業智能化管理水平，并取消危險的 行車操作工，地面導裝人員可以在操控室進行調度管理。

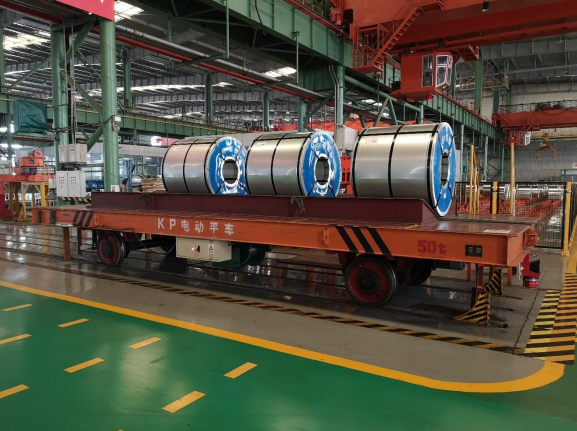

圖.鋼卷裝卸吊運現場圖

4.3 通過 PLC 控制機器人

在首鋼鋼軋連鑄及 MCCR 運輸鏈上有兩套機器人：MCCR 運輸鏈上 點焊機器人和連鑄機加渣機器人。機器人作為一個單體設備，都有其 獨立的控制系統，實現設備的單體動作；另外，這兩個機器人都需要 與主生產線的控制系統進行通訊，將其狀態及故障代碼發送給主線系 統，接受主線系統發送的控制指令。以上兩種操作均通過 EUHT 無線 通信系統完成數據傳輸，將 MCCR 產線下線鋼卷運輸至 MCCR 卷庫，運 輸途中完成將鋼卷稱重、噴號、打捆、鋼卷對中、電焊等工作。

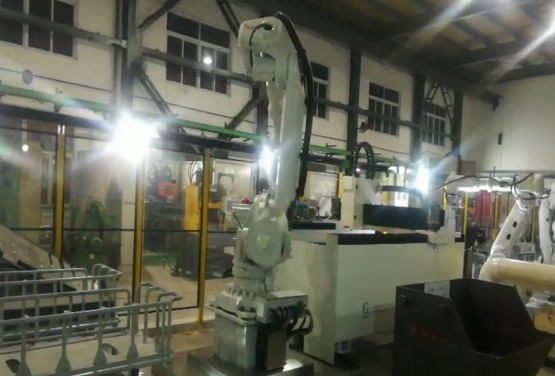

圖.首鋼鋼軋連鑄及 MCCR 運輸鏈機器人

4.4 遠程控車

高級別自動駕駛車輛在向無人化發展過程中對遠程駕駛功能提 出更高需求，無人化乘用車、無人配送車在脫困及其他特定場景下需 要遠程駕駛?cè)藚f(xié)助操作。目前，已出現因公網不穩定導致的安全事故， 公網傳輸難以滿足遠程駕駛高可靠的需求。在北京市亦莊經開區，百 度無人駕駛車通過 EUHT 專網承載遠程駕駛業務的功能已經通過了測 試驗證，可解決無人化示范應用過程中的關鍵問題。

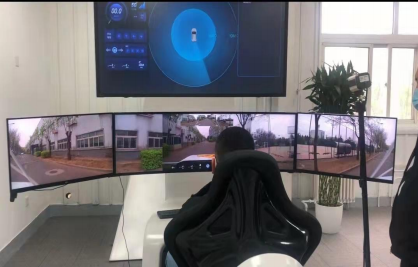

圖.遠程控車操作坐席
