我國水域遼闊，水下蘊藏著豐富的生物、文物等資源。目前人類對河流、湖泊及近淺海內水下生物、文物資源的采集主要是采用潛水員人工作業的方式。然而，潛水員平均水下作業時間為30分鐘（輕潛）至2小時（重潛），作業深度通常在40米以內。長期的潛水作業會對潛水員的身體健康造成嚴重危害，導致皮膚、肌肉骨骼、神經系統、呼吸與循環系統等全身性疾病，俗稱“潛水員病”。傳統水下作業機器人多采用剛性抓持裝置。水下剛性機械臂專為大負載、低柔性的作業而設計，較少地應用于水下生物活體、文物樣本等采集作業。水下軟體機械臂可以實現柔性安全的抓持目標物，同時具有輕質、低慣量等特性。這使得水下軟體機械臂在抓取水下柔軟易損、形狀不規則的活體生物等目標物時相比剛性機械臂具有優勢。同時，軟體機器人具有較高的柔順性，難以建立有效的逆運動學模型從而進行精確控制。如何設計、制造并控制可用于自然海洋環境的水下軟體機械臂是一個挑戰性問題。

水下活體海產品采集作業與水下軟體機械臂作業系統

7月7日，北京航空航天大學文力教授團隊與中科院自動化所喻俊志研究員團隊合作在國際機器人權威期刊《The International Journal of Robotics Research》（IJRR）發表了最新的研究成果：“A Soft Manipulator forEfficient Delicate Grasping in Shallow Water: Modelling, Control, and Real-world Experiments”。該研究設計并制造可應用于近淺海自然環境的水下軟體機械臂，并將對其建立運動學模型與逆運動學快速求解方法，實現實時運動學控制，最終實現近淺海自然環境中的水下抓取作業。

北航機械學院2016級碩士生龔哲元為該文的第一作者，實驗室成員方璽、程嘉輝、謝哲新、劉嘉琦、陳博瀚、楊輝、郝雨飛共同參與到樣機的設計、制作和水下實驗中，中科院自動化所陳星宇、孔詩涵參與了水下視覺反饋和水下實驗。北航王田苗教授和中科院自動化所喻俊志研究員參與項目論證與討論。北航為唯一通訊單位。

水下軟體機械臂反向等曲率+伸長（OBSS）結構

為解決軟體機器人連續臂逆運動學模型的快速求解，該研究提出了：1）反向等曲率PCC模型+伸長（OBSS）結構的軟體機械臂結構，該結構提供了一種有效的的連續軟體臂的機械降階方式；2）基于反向等曲率模型的逆運動學快速求解方法。該方法可通過軟體機械臂工作空間快速求得構型空間，并結合實驗與離線仿真數據實現構型空間到驅動空間的快速求解。該逆運動學求解方法具有快速性，可以實現水下軟體機械臂的定點位移和三維路徑的軌跡規劃，而求解時間僅為8.2ms。高效的求解效率也為軟體機械臂的實時運動學控制奠定了基礎，結合基于雙目/手部相機的水下立體視覺系統，探索了基于逆運動學快速求解方法的水下視覺伺服控制。通過水下圖像質量增強、目標檢測與跟蹤算法，在實驗室環境下實現了視覺反饋的閉環目標抓取。

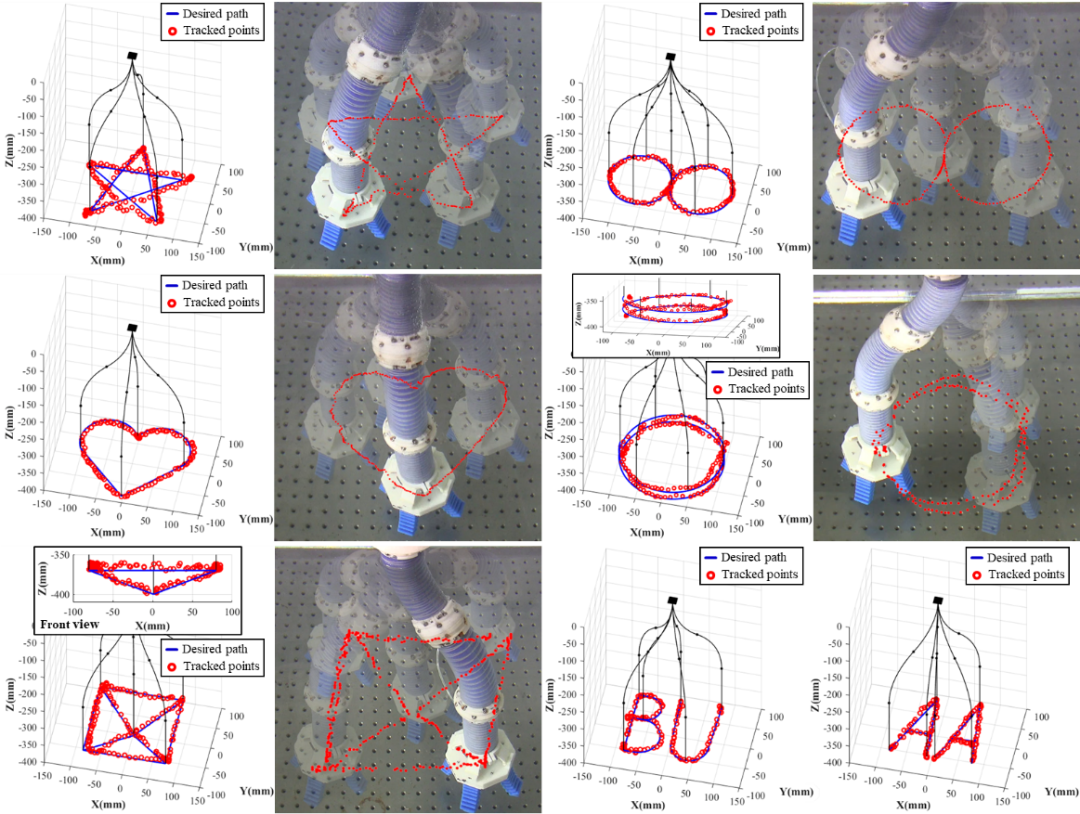

軟體機械臂軌跡跟蹤

相關關鍵技術應用在了近淺海自然環境中的水下抓取作業上，并首次展示了基于逆運動學模型控制的水下軟體機械臂實現水下抓取。該研究搭建了水下軟體機械臂移動抓取平臺。該平臺實現在10m深、有洋流的近淺海海底自然環境中無損、高效地抓取海參、海膽、扇貝等活體海珍品。本文的研究展示了水下軟體機械臂在未來的水下作業中具有的潛在應用價值，并為未來無損、高效水下抓取裝備研究提供理論和技術基礎。

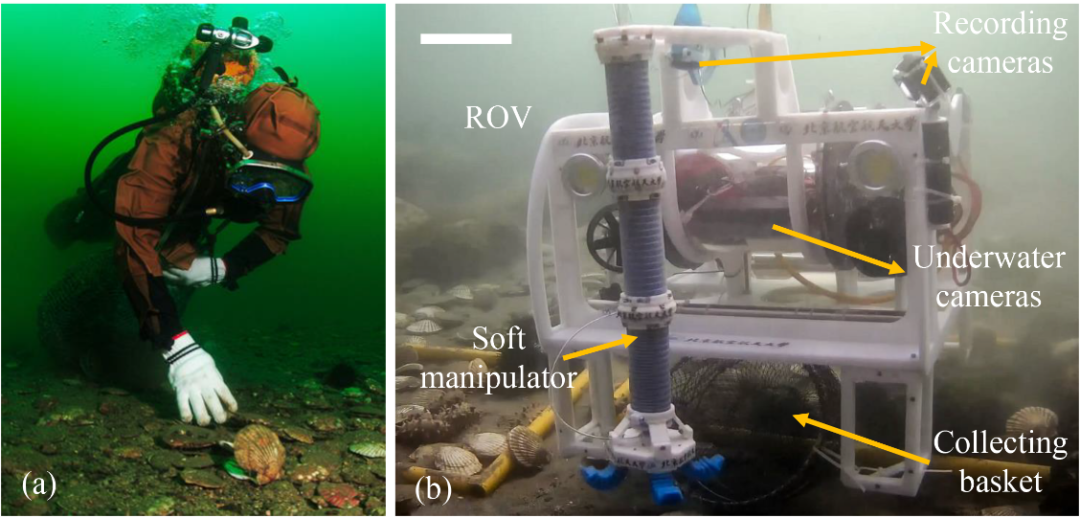

近淺海自然環境中的水下抓取作業

該項目得到了國家自然科學基金重點項目，優青項目，科技部智能機器人重大研發計劃等項目的支持。

論文鏈接：https://journals.sagepub.com/doi/full/10.1177/0278364920917203
